影像投影儀的工作原理
作者：　來源：　日期：2023/12/19 10:04:30　人氣：191
??
??影像投影儀的工作原理

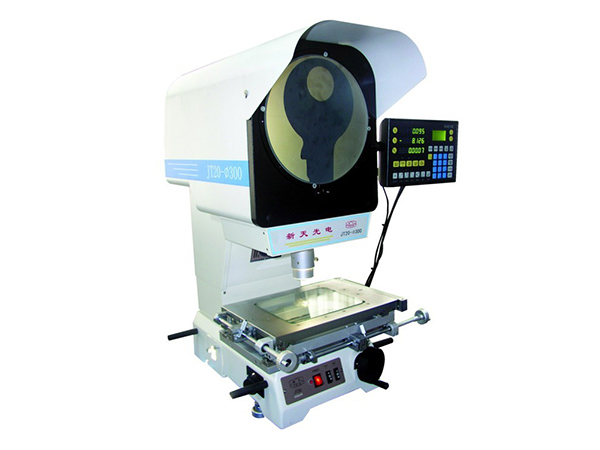

??投影儀是以正確的放大倍率將載物玻璃臺上的工件放大投影到投影屏上，進行測量、檢查和察看的測量儀器。對應不同的工件特性和測量要求，投影儀有三個系列可供選擇，分別是PJ系列、PV系列和PH系列。需要者能夠根據投影成像、倍率、照明辦法、工作間隔等參數選擇相順應的機型。
??關于投影儀規格參數所觸及的術語，在這里和大家一同分享一下。正像和倒像正像是指屏幕上的投影圖像與工作臺上的測量物、上下左右的方向以及挪動方向完整分歧的圖像。另外，像下圖那樣上下左右的方向及移動方向相反的圖像叫做倒像。
??工作間隔
??指對焦時從投影鏡頭前端到測量物上外表的間隔(空間)。
??倍率精度用一個具有標稱倍率的投影鏡頭，將基準尺寸(基準尺的運用長度)放大投影到屏幕上時，投影圖像的實測值與基準尺寸的比率稱為倍率精度。能夠用下列公式算出。(與測量精度不同)
??照明辦法
??透射照明：用透射光察看測量物的照明辦法。特別適用于放大投影和測量輪廓部位的時候。
??垂直反射照明：讓光垂直映照在測量物外表的照明辦法。用于觀測和測量外表外形。(同時使用半透鏡或內置半透鏡式投影鏡頭)
??斜向反射照明：使光斜向映照測量物外表的照明辦法。圖像的比照度得到強調，可以愈加平面而明晰地察看。但是需要注意的是在測量尺寸時容易產生偏向。(與斜向反射鏡合用，PJ-H30系統主體規范配置)視差這是一個具有固定背景對象物的位移，該固定背景是由察看者位置、該物體的有限別離以及背景平面惹起的變化等所惹起的。
??視場直徑指屏幕上映射出的測量物大小的直徑、范圍。

??遠心光學系統在圖像一側焦點位置上設置光闌，則主光線會與光軸平行。在應用了這一原理的光學系統中，即便將焦點向光軸方向挪動，只是圖像會變得含糊，而圖像中心的大小不會改動。測量投影儀和測量顯微鏡則是用經過在聚光鏡頭的焦點位置放置光源來取代光闌，用平行光線照明，能夠獲得同樣的效果。
